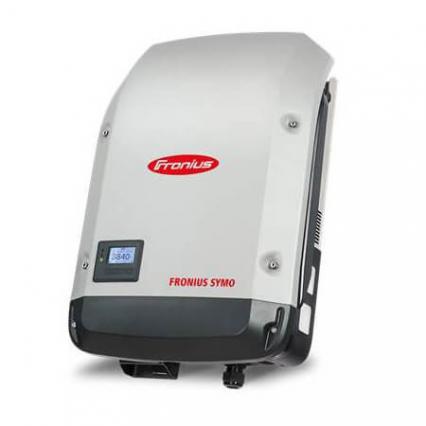

⇛ Producentem falownika jest renomowana firma FRONIUS
⇛ Najbardziej “komunikatywny” inwerter na rynku
⇛ Zastosowanie na różnych rodzajach dachów
⇛ Złącze umożliwia dynamiczne zarządzanie zasilaniem
⇛ Możliwość przejrzystej wizualizacji zużycia
| Moc falownika: | 10 kW |
| Ilość faz falownika: | 3 |
|
DANE WEJŚCIOWE |
|
|
Liczba trackerów MPP |
2 |
|
Maks. prąd wejściowy (Idc max) |
27.0 A / 16.5 A |
|
Maks. prąd zwarciowy pola modułów |
40.5 A / 24.8 A |
|
Zakres napięć wejściowych DC (Udc min – Udc max) |
200 - 1000 V |
|
Napięcie rozpoczęcia pracy (Udc start) |
200,0 V |
|
Użyteczny zakres napięcia MPP |
200 - 800 V |
|
Liczba łańcuchów na tracker MPP |
3 + 3 |
|
Maks. moc generatora fotowoltaicznego (Pdc max) |
15.0 kWpeak |
|
DANE WYJŚCIOWE |
|
|
Moc znamionowa AC (Pac,r) |
10000,0 W |
|
Maks. moc wyjściowa (Pac max) |
10000,0 VA |
|
Maks. prąd wyjściowy AC (Iac nom) |
14.4 A |
|
Przyłącze sieciowe (zakres napięcia) |
3-NPE 400 V / 230 V or 3~NPE 380 V / 220 V (+20 % / -30 %) |
|
Częstotliwość (zakres częstotliwości) |
50 / 60 Hz (45 - 65 Hz) |
|
Współczynnik zawartości harmonicznych THD |
1.8 % |
|
Współczynnik mocy (cos φac,r) |
0 - 1 ind. / poj. |
|
DANE OGÓLNE |
|
|
Wymiary (wysokość x szerokość x głębokość) |
725 x 510 x 225 mm |
|
Waga |
34,8 kg |
|
Stopień ochrony |
IP 66 |
|
Klasa ochrony |
1,0 |
|
Kategoria przepięciowa (DC/AC) 1) |
2 / 3 |
|
Pobór energii w nocy |
< 1 W |
|
Typologia falownika |
Beztransformatorowa |
|
Chłodzenie |
Regulowana wentylacja |
|
Montaż |
Montaż wewnętrzny i zewnętrzny |
|
Zakres temperatur otoczenia |
-40°C - +60°C |
|
Dopuszczalna wilgotność powietrza |
0 - 100 % |
|
Maks. wysokość nad poziomem morza |
2.000 m / 3.400 m (nieograniczony / ograniczony zakres napięcia) |
|
Zaciski przyłączeniowe DC |
6x DC+ i 6x DC- Zaciski śrubowe 2,5-16 mm² |
|
Zaciski przyłączeniowe AC |
5-stykowe zaciski śrubowe 2,5–16 mm² |
|
Certyfikaty i zgodność z normami |
ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, |
|
WSPÓŁCZYNNIK SPRAWNOŚCI |
|
|
Maks. sprawność |
98,0 % |
|
Europejska sprawność ważona (ηEU) |
97.4 % |
|
Sprawność dostosowania MPP |
> 99,9 % |
|
ZABEZPIECZENIA |
|
|
Pomiar izolacji DC |
Tak |
|
Zachowanie w momencie przeciążenia |
Przesunięcie punktu pracy, ogranicznik mocy |
|
Odłącznik DC |
Tak |
|
Ochrona przed zamianą biegunów |
Tak |
|
ZŁĄCZA |
|
|
WLAN / Ethernet LAN |
Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|
6 wejść i 4 cyfrowe wejścia/wyjścia |
Podłączenie do odbiornika sterowania zdalnego |
|
USB (gniazdo typu A) |
Dla nośników USB: zbieranie danych, aktualizacja oprogramowania falownika |
|
2x RS422 (gniazdo RJ45) |
Fronius Solar Net |
|
Wyjście sygnalizacyjne |
Zarządzanie energią (bezpotencjałowe wyjście przekaźnika) |
|
Rejestrator danych i webserver |
Zintegrowany |
|
Wejście sygnałowe |
Przyłącze licznika S0 / Monitorowanie stanu ochronników przeciwprzepięciowych |
|
RS485 |
Modbus RTU SunSpec lub podłączenie licznika energii |
